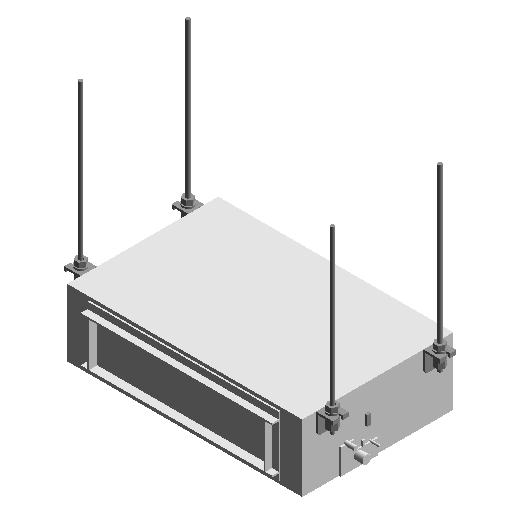

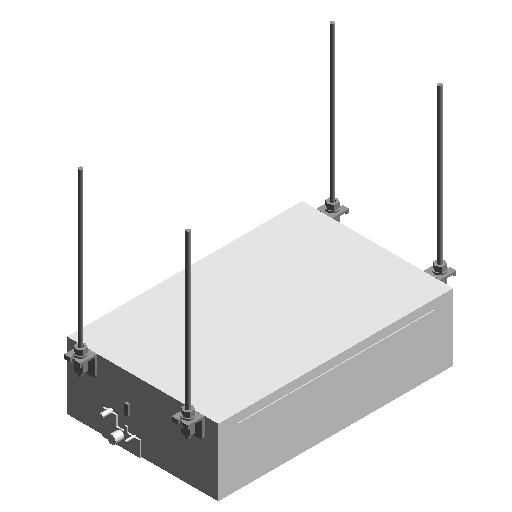

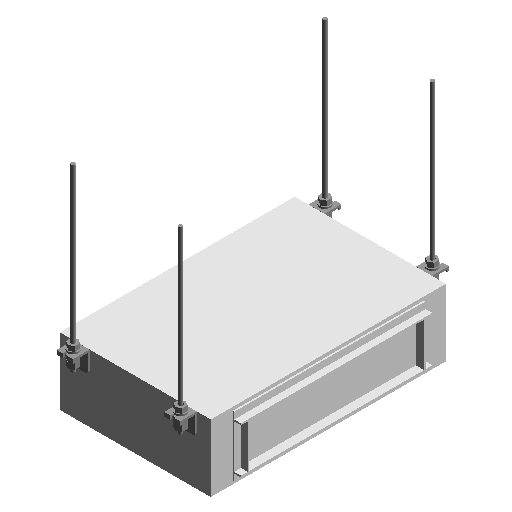

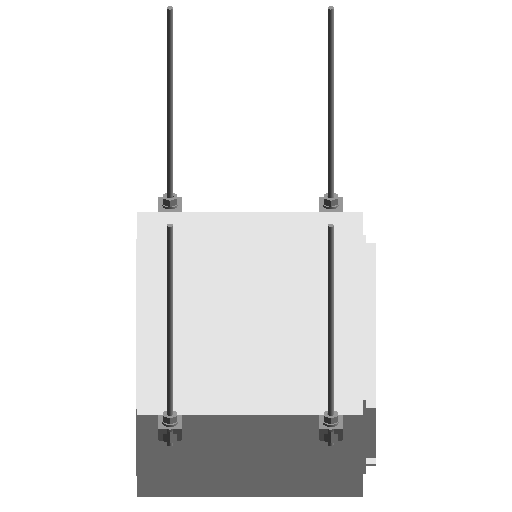

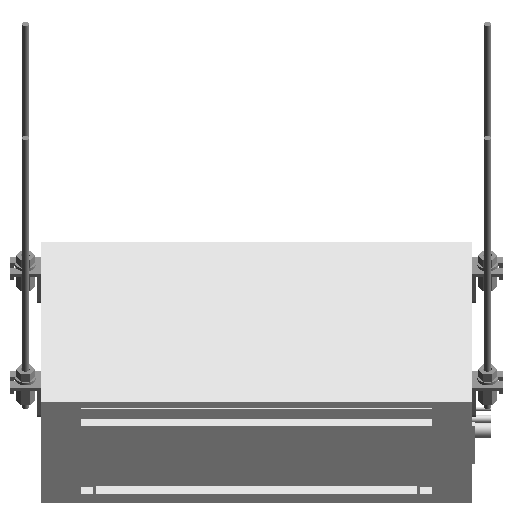

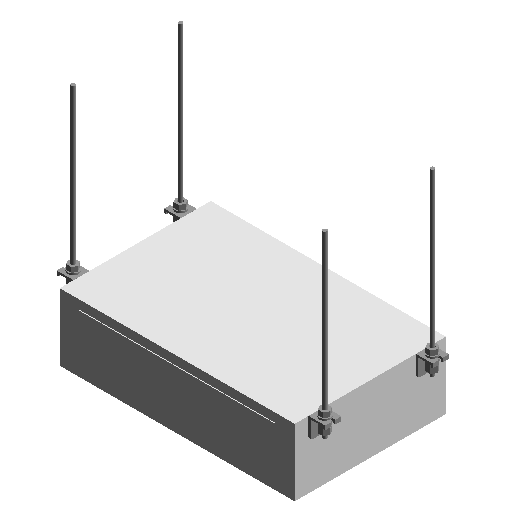

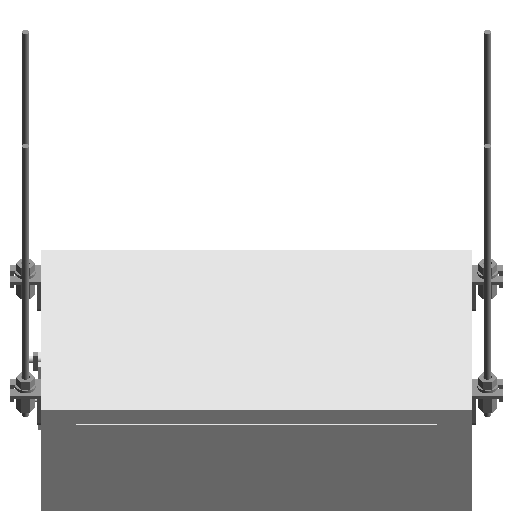

超薄小巧风管式

浏览量 291
下载量 198
收藏量 6
立即下载 收藏
  • 缩略图
  • 3D
规格

FXDP22QPVC

  • 尺寸标注
    • 宽度 450mm
    • 半宽 349.999999999998mm
    • 出风口宽 560mm
    • 高度 200mm
    • 回风口高 172mm
    • 长度 700mm
    • 螺杆 65mm
    • 液管管径 6.4mm
    • 出风口高 153mm
    • 厚度 5mm
    • 气管管径 12.7mm
    • 半宽+30 380mm
    • 排水口 25mm
    • 回风口宽 600mm
  • 标识数据
    • URL ---
    • 部件代码 ---
    • 型号 FJDP22QPVC
    • 说明 ---
    • 设施设备分类代码 ---
    • 类型图像 ---
    • 类型注释 ---
    • 制造商 大金(中国)投资有限公司
    • 成本 ---
    • 设备编号 ---
    • 注释记号 ---
  • 电气工程
    • 电压 220V
    • MCA 0.7A
    • MFA 15A
  • 机械
    • 额定制冷耗电量 56W
    • 额定制热耗电量 72W
  • 机械 - 流量
    • 额定风量 316.666666666667L/s
  • 材质和装饰
    • 材质 ---
  • 电气 - 负荷
    • 视在功率 0.24VA
  • 机械 - 负荷
    • 额定制冷容量 2200W
    • 额定制热容量 2500W
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2021-08-17
构件有问题?点我反馈
构件品牌 大金
