小风量全新风处理机(风管式)

浏览量 431
下载量 399
收藏量 7
立即下载 收藏
  • 缩略图

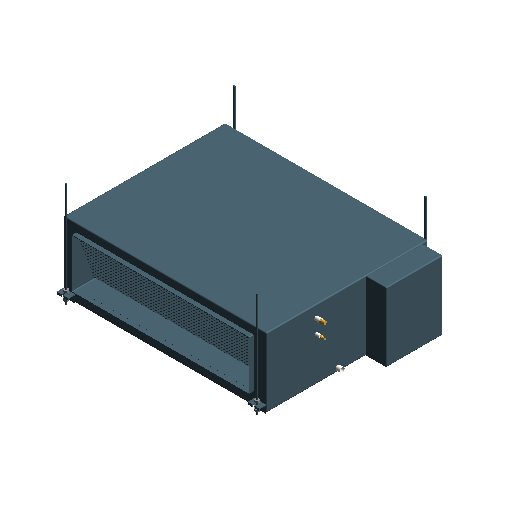

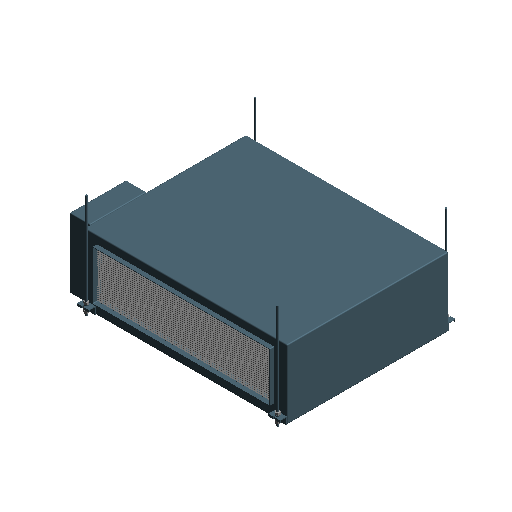

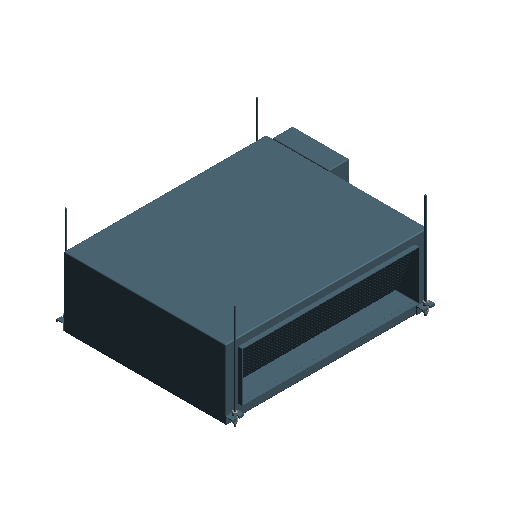

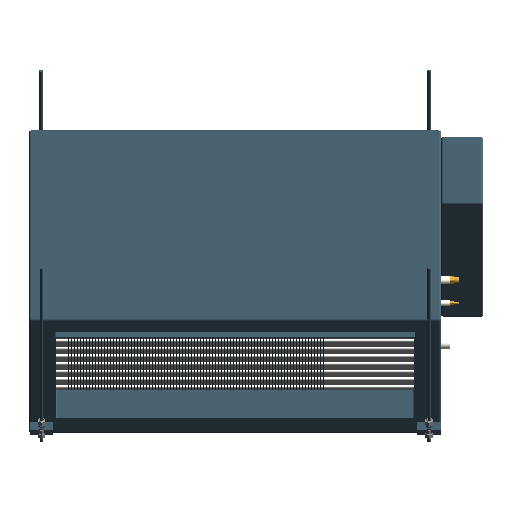

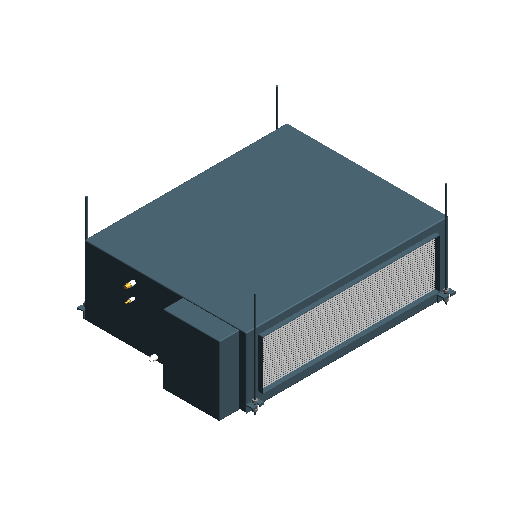

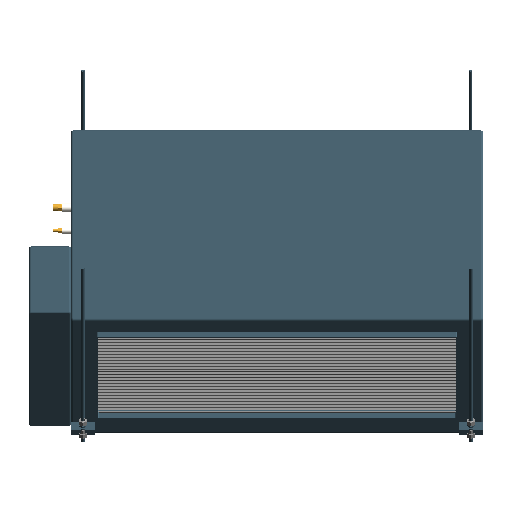

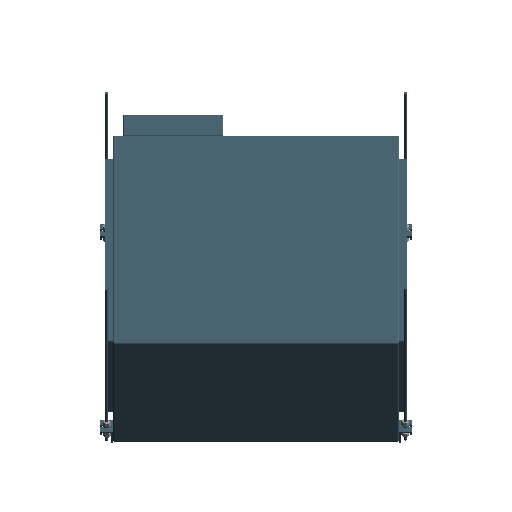

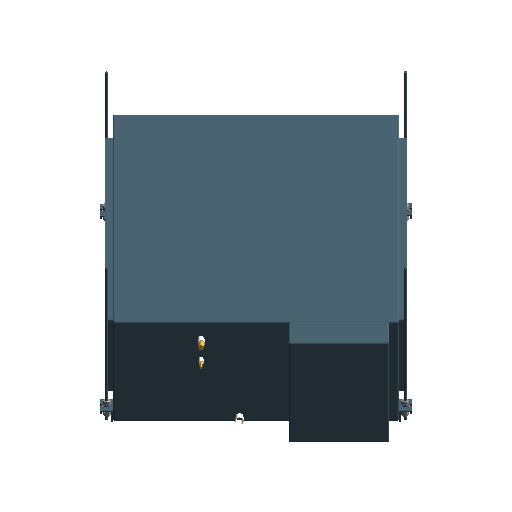

  • 3D
规格

FXMFP224AB

  • 尺寸标注
    • 回风口宽度 1200mm
    • 气管管径 19.1mm
    • 回风口高度 330mm
    • 吊杆高度 650mm
    • 接线盒宽度 385mm
    • 送风口宽度 1200mm
    • 挂钩间距 1296mm
    • 送风口高度 330mm
    • 机体宽度 1100mm
    • 排水管内径 30.4mm
    • 机体长度 1380mm
    • 排水管外径 33.3mm
    • 液管管径 9.5mm
    • 机体高度 470mm
  • 机械
    • 额定耗电量(制冷) 0.548kW
    • 额定制冷量 22.4kW
    • 额定耗电量(制热) 0.548kW
    • 机外静压 225Pa
    • 运转音dB(A) 47
    • 重量 123kg
    • 额定制热量 13.9kW
  • 标识数据
    • 国标编码 14-03.30.06
    • 维保频率 ---
    • 部件代码 ---
    • 注释记号 ---
    • 使用年限 ---
    • 类型注释 ---
    • 维保单位 ---
    • 设备编号 ---
    • 类型图像 ---
    • 设备类别 新风机
    • 成本 ---
    • 设施设备分类代码 ---
    • EZuId ---
    • 自带控制箱 1
    • URL ---
    • 创建者 ---
    • 型号 FXMFP224AB
    • 说明 ---
    • 保修年限 ---
    • 制造商 大金
  • 材质和装饰
    • 机体材质 ---
    • 散热管材质 ---
    • 排水管材质 ---
    • 摆风材质 ---
    • 冷媒管材质 ---
  • 机械 - 流量
    • 水流量 0m³/h
    • 风机风量 1680m³/h
  • 电气
    • 最大熔丝电流 15A
    • 最小线路电流 3.3A
    • 电源 单相 220V、50HZ
分类 暖通-空气处理设备-空气净化设备
模型格式 rfa
适配软件 Revit
特点
上传时间 2021-08-17
构件有问题?点我反馈
构件品牌 大金
