多联机-室内机-智能感知3D气流风管式-FXDSP-ABP

浏览量 41
下载量 11
收藏量 1
立即下载 收藏
  • 缩略图

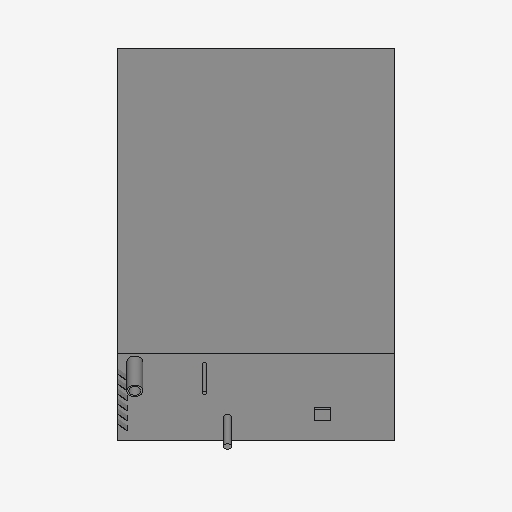

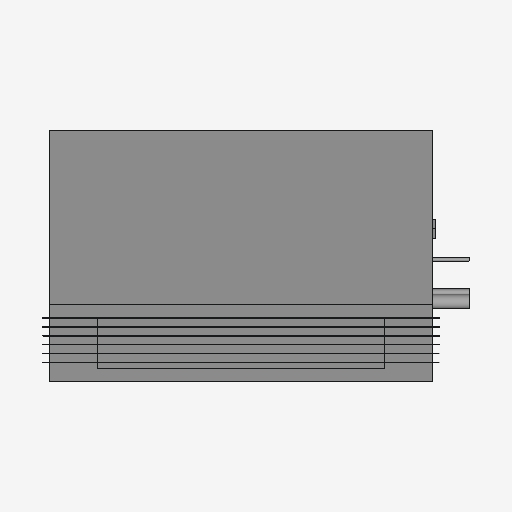

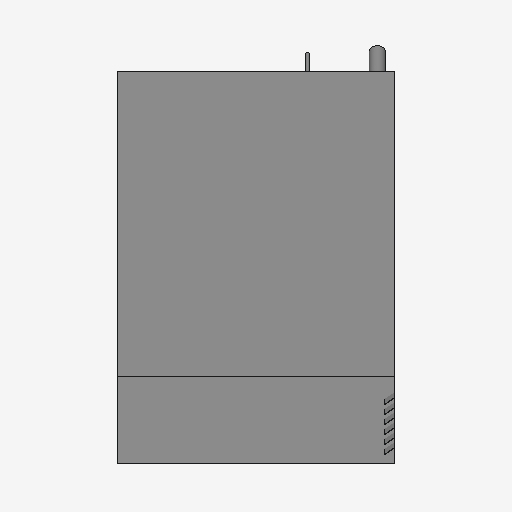

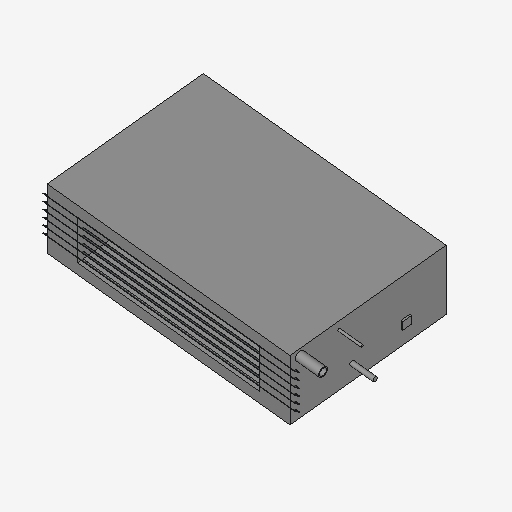

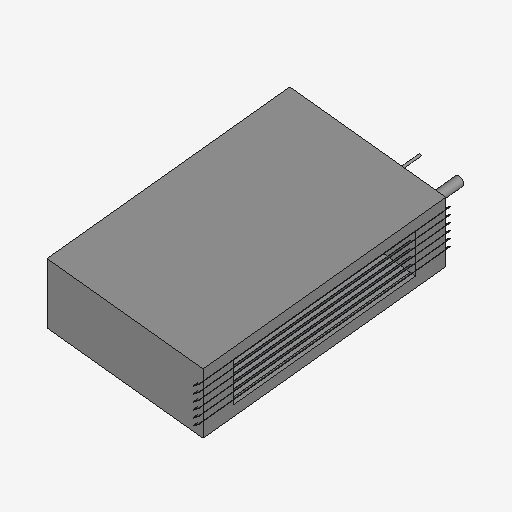

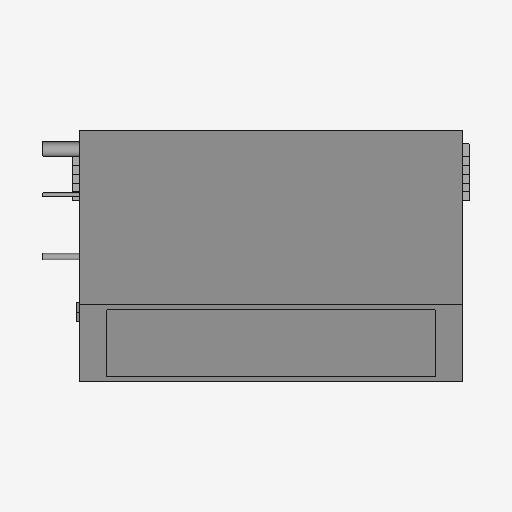

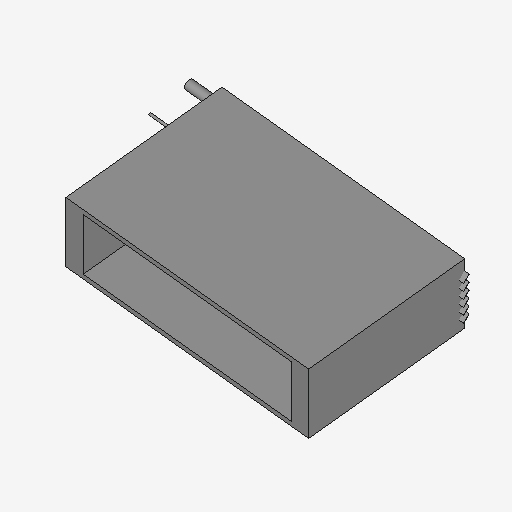

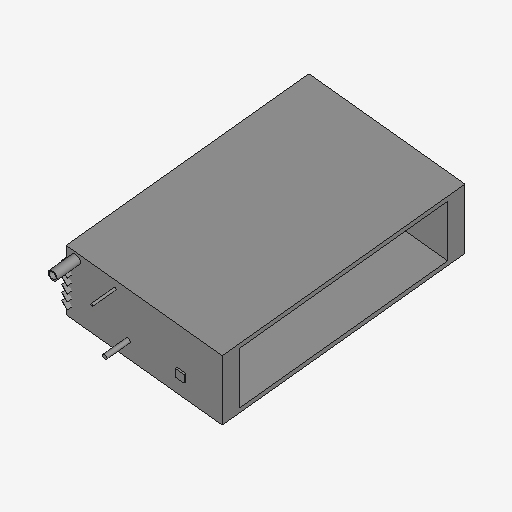

  • 3D
规格

FXDSP22ABP

  • 几何属性
    • H 200mm
    • 液管接口底高度 175mm
    • 液管接口水平距离 141mm
    • W 700mm
    • D 450mm
    • 液管接口直径 6.4mm
    • 气管接口直径 12.7mm
    • 气管接口水平距离 178.5mm
    • 气管接口底高度 52.5mm
    • 排水配管底高度 180mm
    • 排水配管水平距离 28mm
    • 电源连接口底高度 50mm
    • 电源连接口水平距离 320mm
    • 送风口高度 131mm
    • 送风口宽度 525mm
    • 回风口高度 172mm
    • 回风口宽度 600mm
    • 排水配管接口外径 26mm
    • 排水配管内径 20mm
    • 出风格栅角度 45°
  • 通用属性
    • 描述 ---
    • 设备厂家 大金
    • 设备型号 FXDSP22ABP
  • 电气信息
    • 额定电压 220V
    • 电源相数 单相
    • 频率 50Hz
    • 制冷功率 28kW
    • 制热功率 24kW
  • 机械属性
    • 安装方式 ---
    • 多联式空调机组类型 室内机
    • 结构类型 风管式
    • 高速风量 522m³/h
    • 中速风量 456m³/h
    • 低速风量 390m³/h
    • 额定制冷量 2.2kW
    • 额定制热量 2.5kW
    • 余压 ---
    • 重量 17kg
    • 主体材质 ---
    • 制冷剂 ---
    • 高速噪声 31dB
    • 中速噪声 27dB
    • 低速噪声 24dB
  • 自定义属性
    • 零件类型 标准
分类 暖通-空气调节设备-多联式空调机组
模型格式 gac
特点
上传时间 2023-09-19
构件有问题?点我反馈
构件品牌 大金
