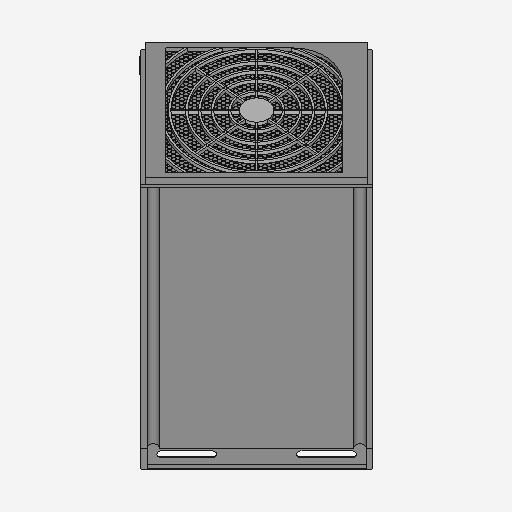

- 缩略图

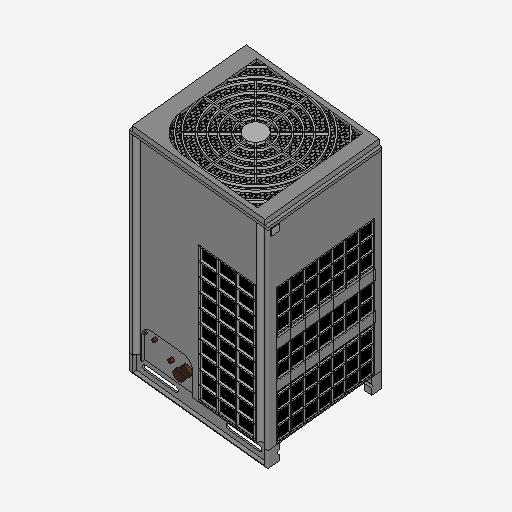

- 3D
规格
RUXYQ10BAN
- 几何属性
- 长度 930mm
- 宽度 765mm
- 高度 1657mm
- 汽管管径 22.2mm
- 液管管径 9.5mm
- 底座高 120mm
- 顶盖高 60mm
- l1 50mm
- r1 25mm
- 顶部风扇直径 688.5mm
- 散热格栅高 1033.9mm
- l2 85mm
- d1 137.7mm
- d2 206.55mm
- d3 226.55mm
- d4 344.25mm
- d5 364.25mm
- d6 447.525mm
- d7 467.525mm
- d8 550.8mm
- d9 570.8mm
- d10 688.5mm
- d11 708.5mm
- d12 757.35mm
- d13 777.35mm
- d14 895.05mm
- d15 915.05mm
- d16 1032.75mm
- d17 1052.75mm
- 电脑孔线5 65mm
- 电源孔线6 27mm
- 电源孔线3 65mm
- 通用属性
- 描述 ---
- 设备厂家 大金
- 设备型号 RUXYQ10BAN
- 电气信息
- 额定电压 380V
- 电源相数 三相
- 频率 50Hz
- 制冷功率 6850.00W
- 制热功率 6900W
- 机械属性-一般信息
- 多联式空调机组类型 室外机
- 结构类型 风管式
- 额定制冷量 28000W
- 额定制热量 31500W
- 余压 0Pa
- 重量 196000g
- 制冷剂 R410A
- 额定风量 10500m³/h
- 噪声 57dB
- IPLV 9.80ul
- 安装方式 壁装
- 主体材质 陶瓷
- 自定义属性
- 零件类型 标准
- 背面格栅宽 760mm
- 侧面格栅宽 464.75mm
- 背面格栅总距 750mm
- 两侧格栅总距 454.75mm
- 格栅总高 1023.9mm
- 电源孔线4 80mm
分类
模型格式 gac
适配软件
特点
上传时间 2023-09-19
构件有问题？点我反馈
构件品牌 大金
