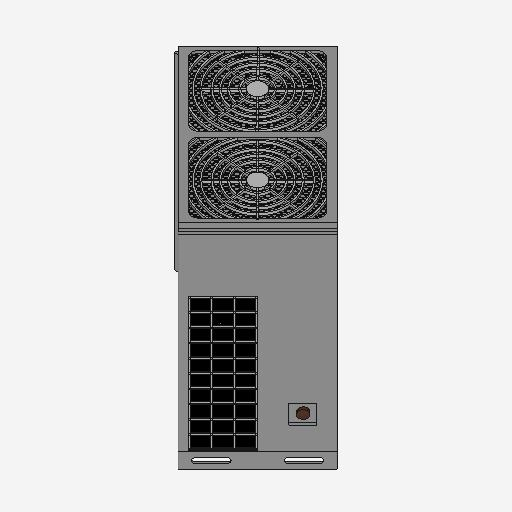

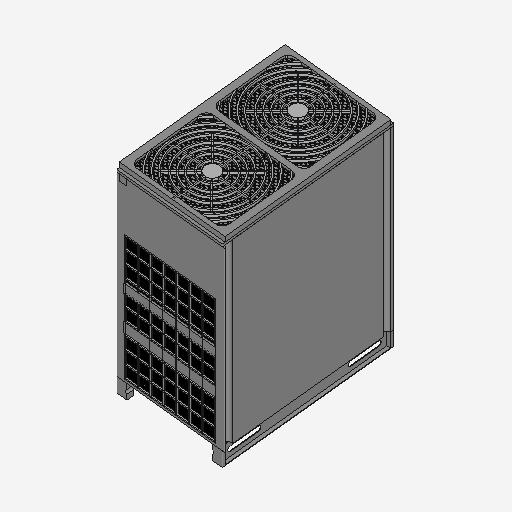

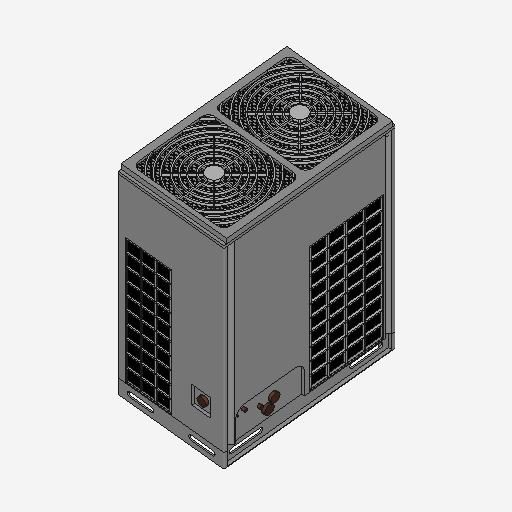

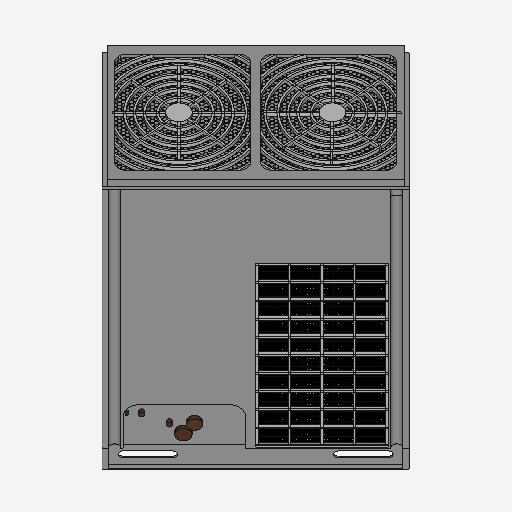

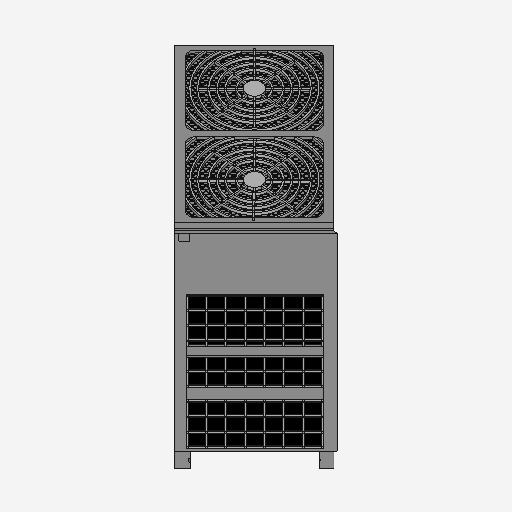

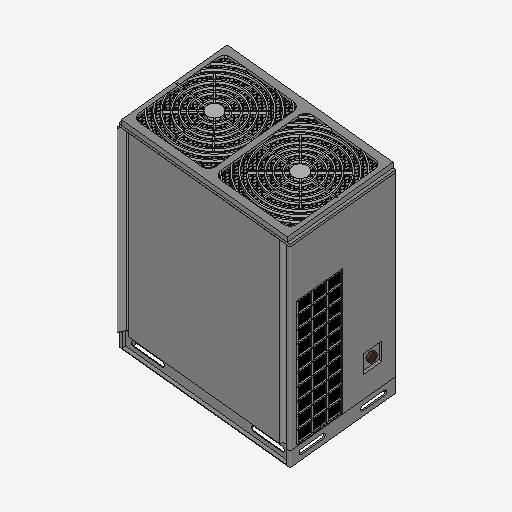

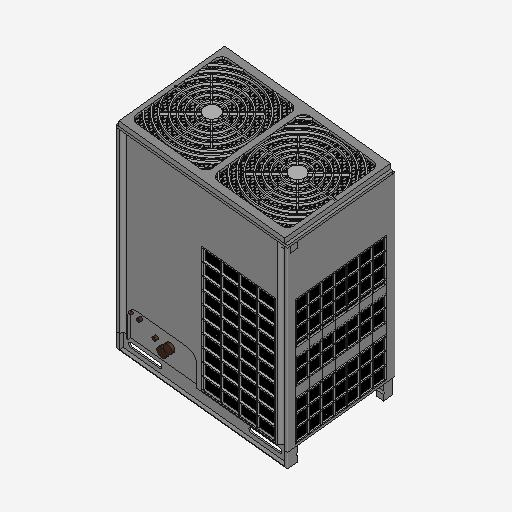

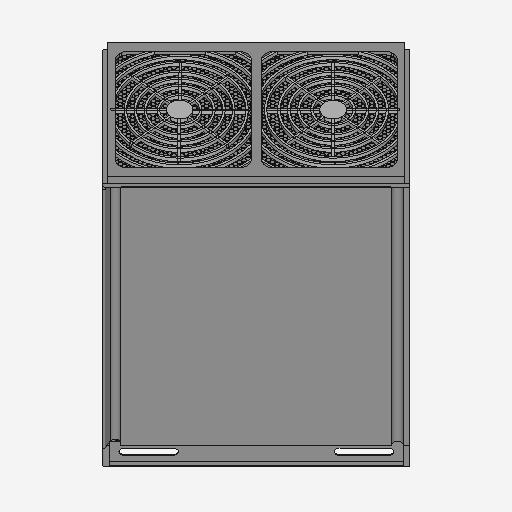

- 缩略图
- 3D
规格
RUXYQ14BAN
- 几何属性
- 长度 1240mm
- 宽度 765mm
- 高度 1657mm
- 汽管管径 25.4mm
- 液管管径 12.7mm
- 底座高 120mm
- 顶盖高 60mm
- l1 50mm
- r1 25mm
- 顶部风扇直径 535.5mm
- 散热格栅高 1033.9mm
- l2 85mm
- d1 107.1mm
- d2 160.65mm
- d3 180.65mm
- d4 267.75mm
- d5 287.75mm
- d6 348.075mm
- d7 368.075mm
- d8 428.4mm
- d9 448.4mm
- d10 535.5mm
- d11 555.5mm
- d12 610.47mm
- d13 630.47mm
- d14 696.15mm
- d15 716.15mm
- d16 803.25mm
- d17 823.25mm
- 电脑孔线5 65mm
- 电源孔线6 27mm
- 电源孔线3 65mm
- 通用属性
- 描述 ---
- 设备厂家 大金
- 设备型号 RUXYQ14BAN
- 电气信息
- 额定电压 380V
- 电源相数 三相
- 频率 50Hz
- 制冷功率 10250W
- 制热功率 10700W
- 机械属性-一般信息
- 多联式空调机组类型 室外机
- 结构类型 风管式
- 额定制冷量 40000W
- 额定制热量 45000W
- 余压 0Pa
- 重量 250000g
- 制冷剂 R410A
- 额定风量 13380m³/h
- 噪声 59dB
- IPLV 9.4ul
- 安装方式 壁装
- 主体材质 陶瓷
- 自定义属性
- 零件类型 标准
- 背面格栅宽 1070mm
- 侧面格栅宽 464.75mm
- 背面格栅总距 1060mm
- 两侧格栅总距 454.75mm
- 格栅总高 1023.9mm
- 电源孔线4 80mm
分类
模型格式 gac
适配软件
特点
上传时间 2023-09-19
构件有问题？点我反馈
构件品牌 大金
